Titán rúd – Rugalmas és nagy szilárdságú fém az Ön igényeinek

Miért jobb a titánrúd a hagyományos fémeknél?

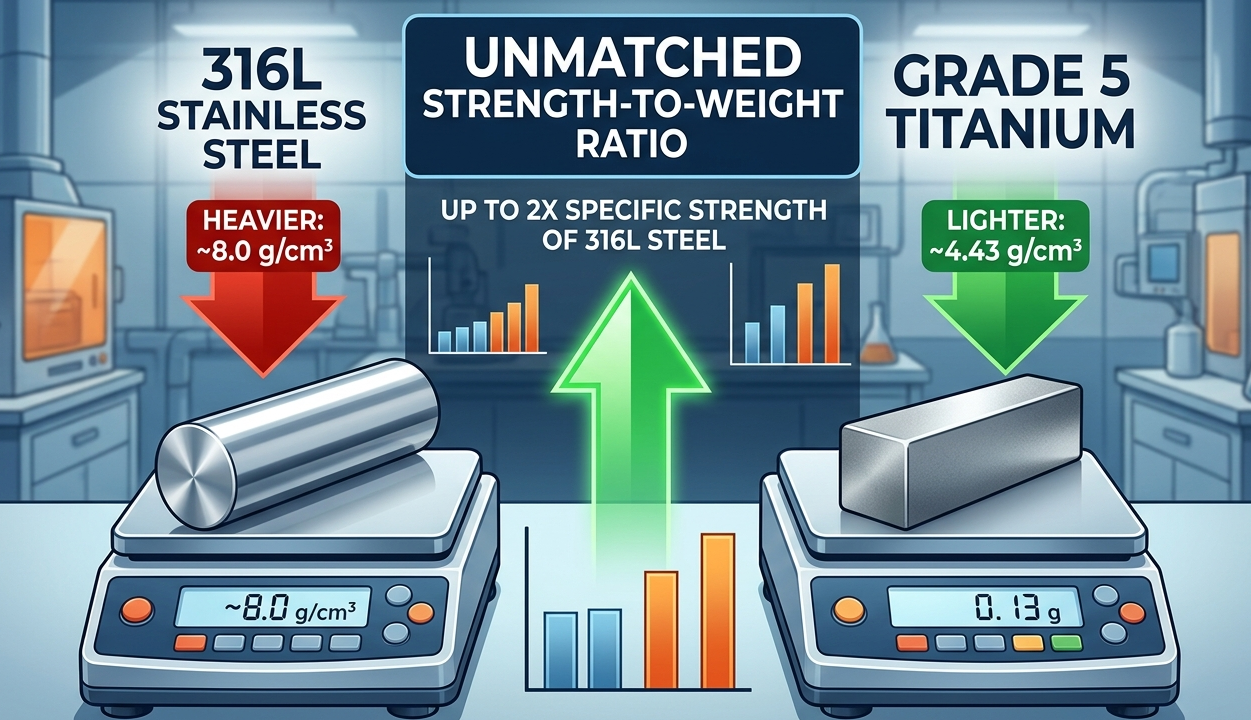

Titán rúd páratlan szilárdság/tömeg arányt biztosít – akár kétszer akkora, mint a 316 literes rozsdamentes acélé –, miközben ellenáll a tengervízben, a klórban és a testnedvekben történő korróziónak. Függetlenül attól, hogy az alkalmazás űrrepülési kötőelem tanúsítvánnyal rendelkezik-e ASTM B348 , ortopéd implantátum szabályozza ASTM F136 és ISO 5832-3 , vagy egy mélytengeri ballasztház, amelyet 6000 méteres mélységre terveztek, a titán rúd olyan szerkezeti integritást biztosít, amelyhez hasonló súly mellett egyetlen kereskedelmileg életképes fém sem tud hozzáállni.

Ez az útmutató mechanikai adatokat, fokozatonkénti összehasonlításokat, iparág-specifikus alkalmazásokat, megmunkálási szempontokat, valamint a legégetőbb beszerzési kérdésekre ad választ – így a mérnökök és a vevők az első megrendeléstől kezdve meghatározhatják a megfelelő rúdkészletet.

Anyagbesorolás és kulcs fokozatok

A titán rudak készletei a következő kategóriába sorolhatók kereskedelmileg tiszta (CP) minőségek és titánötvözet minőségek . A négy CP fokozat (1–4. fokozat) csak oxigén- és vastartalomban különbözik egymástól; Az ötvözetminőségek olyan elemeket vezetnek be, mint az alumínium és a vanádium, hogy speciális mechanikai profilokat tervezzenek.

1. fokozat – Maximális alakíthatóság

Végső szakítószilárdság (UTS): minimum 240 MPa; Folyási szilárdság: minimum 170 MPa; Sűrűség: 4,51 g/cm³. 1. fokozatú bar, szabályozza ASTM B348 1. fokozat , a legpuhább CP minőség. Előnyös a sótalanító üzem csőlemezeihez, a vegyi reaktorok béléséhez és az építészeti burkolatokhoz, ahol hidegalakításra van szükség.

2. osztály – Általános célú igásló

UTS: minimum 345 MPa; Folyási szilárdság: minimum 275 MPa; Megnyúlás: minimum 20%. A legszélesebb körben forgalmazott CP minőség. Az alkalmazások közé tartoznak a tenger alatti hőcserélők, tengeri légcsavartengelyek és elektrokémiai feldolgozó berendezések. ASTM B348 2. évfolyam és ISO 9001 a malom tanúsítása alapkövetelmény.

4. fokozat – a legnagyobb szilárdságú CP titán

UTS: minimum 550 MPa; Nyitási szilárdság: minimum 483 MPa. Sebészeti implantátum-alkatrészekben és nagynyomású vegyi csővezetékekben használják, ahol biológiai kompatibilitási vagy korróziós okokból kerülni kell az ötvözőelemeket.

5. fokozat (Ti-6Al-4V) – Aerospace és Medical Gold Stésard

UTS: minimum 950 MPa; Folyási szilárdság: minimum 880 MPa; Sűrűség: 4,43 g/cm³; Fáradási határ (10⁷ ciklus): ~620 MPa. 6% alumíniumot és 4% vanádiumot tartalmazó alfa-béta ötvözet. által irányított ASTM B348 5. évfolyam ipari bárhoz és AMS 4928 az űrrepülés számára. Uralja a turbinalapát-kovácsolásokat, a repülőgép-szerkezetek vázait, a versenyautó-felfüggesztési karokat és a nagy ciklusú ortopéd szárakat.

23. fokozat (Ti-6Al-4V ELI) – Implantátum-minőségű finomítás

UTS: minimum 860 MPa; Folyási szilárdság: minimum 795 MPa; Oxigéntartalom ≤ 0,13 tömeg%. Az Extra-Low Interstitial (ELI) kémia csökkenti az oxigén-, nitrogén- és vastartalmat, hogy javítsa a törési szilárdságot és a fáradással szembeni ellenállást ciklikus terhelési környezetben. A teherhordó ortopédiai implantátumok kötelező szabványa: ASTM F136 és ISO 5832-3 . A combcsípő szárában, a gerinc testközi ketreceiben és a fogászati ​​támasztórudakban használják.

7. fokozat (Ti-0,2Pd) – Kiváló vegyszerállóság

A palládium hozzáadása (0,12–0,25%) drámaian csökkenti a korróziós sebességet redukáló savakban, például sósavban és kénsavban. Előnyben részesített vegyi technológiai berendezésekhez, ahol a 2. fokozat réskorróziót szenved. által irányított ASTM B348 7. évfolyam .

Mechanikai teljesítményadatok: titán rúd vs. 316L rozsdamentes acél

Az alábbi táblázat lehetővé teszi a közvetlen helyettesítési elemzést. Minden titánérték referencia lágyított rúd ASTM B348 szerint; A 316L értékek ASTM A276 lágyított rúdra vonatkoznak.

Kulcs elvitel: Az 5-ös fokozatú titánrúd fajlagos szilárdsága 3,5-szer nagyobb, mint a 316 literes rozsdamentes acél miközben térfogategységenként 45%-kal kisebb súlyú – ez döntő előny a súlykritikus szerkezeteknél.

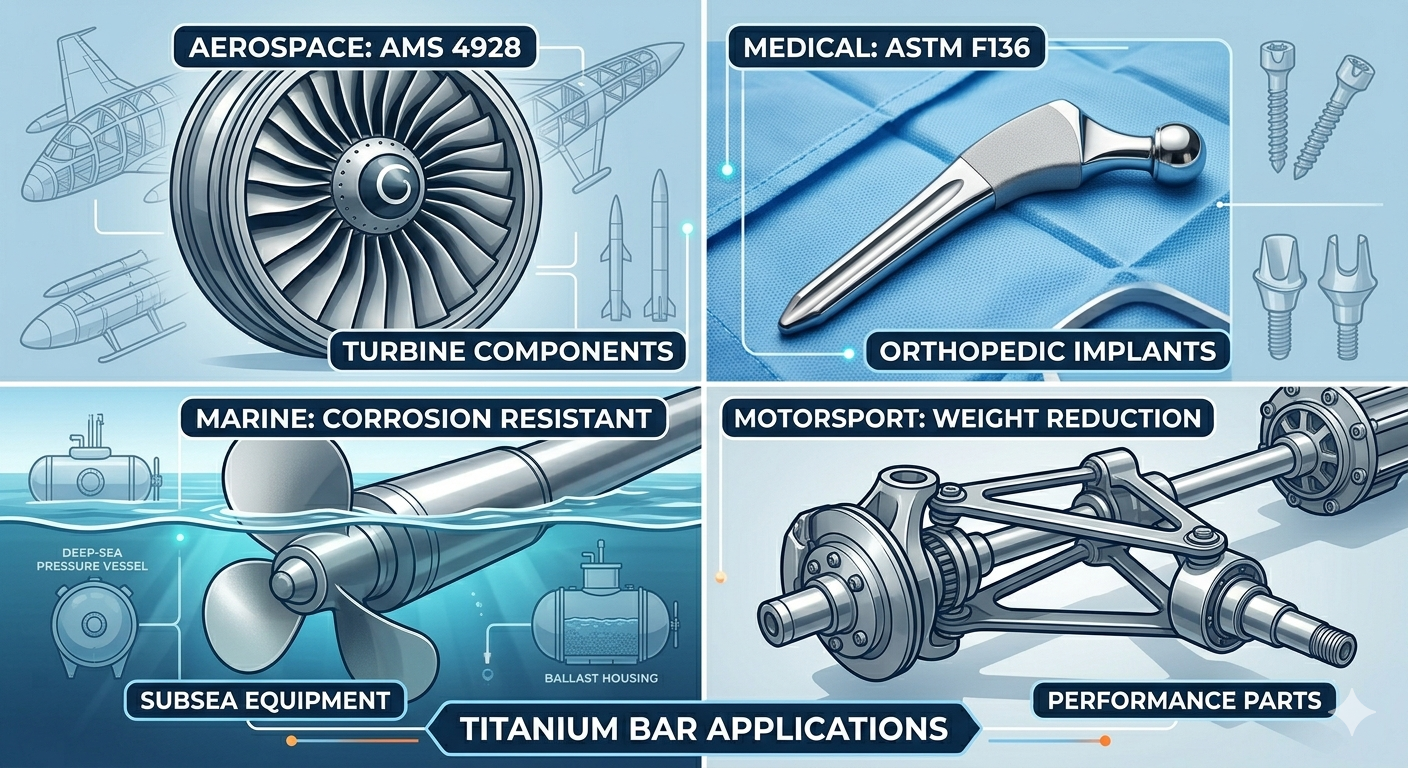

Iparspecifikus alkalmazások és irányadó szabványok

Repülés és védelem

A titánrúd a következő generációs kereskedelmi repülőgépek szerkezeti tömegének körülbelül 15-20%-át teszi ki. A kritikus alkalmazások a következők:

• Repülőgép-rögzítők és csavarok (5. osztály, AMS 4928 , NAS 1352 sorozat) – az acélcsavarok cseréje a súlybüntetés egyharmadával
• Kompresszortárcsás kovácsolás és turbine blade root bars ( AMS 4928 / AMS 4965 ) 315 °C-os folyamatos
• Hidraulikus működtető házak és landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Hiperszonikus rakéta repülőgépváz-rudak (5. fokozat vagy Beta-C, ASTM B348 1. fokozat9 )

Orvosi és ortopédiai implantátumok

A titán osszeointegrációs képessége – az élő csonthoz való közvetlen kötődés rostos szöveti határfelület nélkül – pótolhatatlanná teszi a teherhordó implantátumokban. 23. fokozat bar ( ASTM F136, ISO 5832-3 ) a következőkre vonatkozik:

• Combcsípőszárak és acetabular shell blanks — machined from 50–80 mm diameter bar
• Gerincfej csavarok és interbody cage frames — torque-critical thread roots require tight fatigue data
• Fogászati implantátum támasztó rudak CAD/CAM rendszerekkel marva – Grade 4 vagy 23. évfolyam per ISO 10271
• Traumarögzítő lemezek és intramedulláris körmök — ahol az MRI-kompatibilitás (nem ferromágneses) elengedhetetlen

Tengeri és tengeralatti mérnöki tevékenység

A titán rudak korróziós sebessége a tengervízben hatékony 0,025 mm/év – 0,5–1,5 mm/év a 316L-hez képest – 25 éves karbantartásmentes szervizciklus érhető el. Kulcsfelhasználások:

• Mélytengeri nyomástartó edény és ballaszttartály vonórudak névleges 600 bar (6000 m mélység) 5. fokozatú bar per ASTM B348
• Légcsavartengely kovácsolás haditengerészeti hajókhoz – A 2. fokozat korrózióvédelmet biztosít feláldozó anódok nélkül
• Sótalanító üzem hőcserélő csövek lapjai évfolyamon 2 per ASTM B348 és ASME SB-348
• Az árapályturbina lapátjának gyökércsavarjai és mooring anchor pins in Grade 5

Vegyi feldolgozás és energia

A klór-alkáli üzemekben és a nedveskémiai reaktorokban a titán felülmúlja a Hastelloyt, alacsonyabb térfogategységenkénti költség mellett. A konkrét alkalmazások közé tartoznak:

• Elektrolitikus cella elektródatartók — 1. fokozatú bar a maximális vezetőképesség és alakíthatóság érdekében
• Salétromsav és ecetsav reaktoraknák — 2. fokozatú bar, üzemi hőmérséklet 250 °C-ig
• Sósavszivattyú tengelyei – 7. fokozat (Ti-0,2Pd, ASTM B348 7. évfolyam ), ahol a redukálósavas réskorrózió a meghibásodási mód
• Nukleáris hulladéktároló konténerrögzítők — 12-es fokozat (Ti-0,3Mo-0,8Ni) a kombinált szilárdság és redukáló savállóság érdekében

Motorsport és nagy teljesítményű autóipar

A Forma-1 szabályozása megengedi a titán használatát a felfüggesztés oszlopaiban, a sebességváltó tengelyeiben és a kerékrögzítőkben, ahol a súlycsökkentés közvetlenül a köridőt jelenti. 5. fokozatú bar megmunkálva AMS 4928 biztosítja a 40%-os súlycsökkentés több mint egyenértékű acél alkatrészek, anélkül, hogy a 10⁷-ciklus küszöbénél csökkenne a kifáradási élettartam.

Szabványos méretek és beszerzési előírások

A titán rúd kerek, hatszögletű, négyzet alakú és lapos (téglalap alakú) profilban kapható. Az alábbi táblázat összefoglalja a szabványos készletméreteket és az irányadó specifikációkat.

A felületkezelési lehetőségek a következők: melegen hengerelt vízkőmentesített (HRD) , hidegen húzott fényes lágyított (CDBA) és középpont nélküli köszörülés (tűrés ±0,05 mm). A repülési és orvosi alkalmazások általában középpont nélküli földelt rudat írnak elő a malom tanúsítványának nyomon követhetőségével a hőszámig.

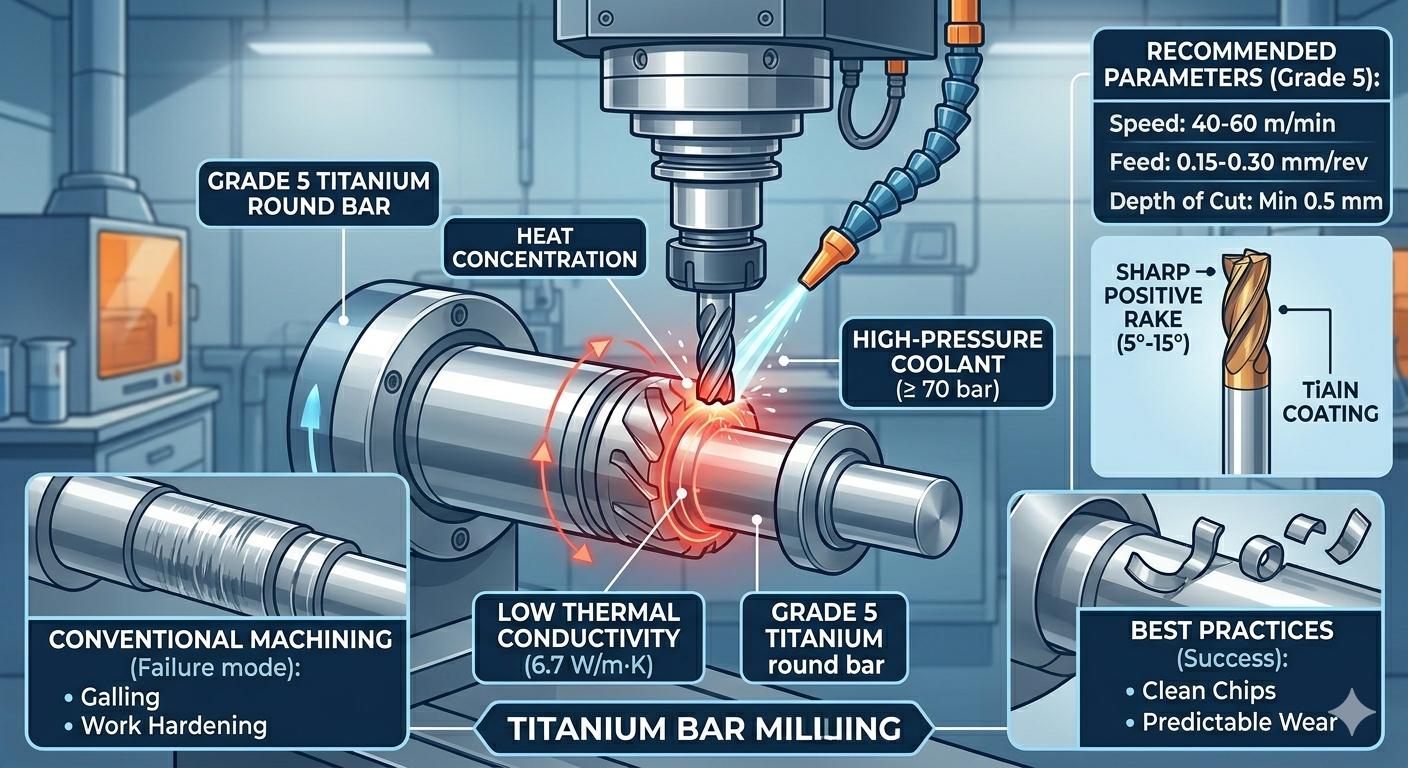

Titán rúd megmunkálása: kihívások és legjobb gyakorlatok

A titán alacsony hővezető képessége ( 6,7 W/m·K az 5. osztályhoz , szemben a 316 literes 16,3 W/m·K értékkel) a hő a vágóélen koncentrálódik, nem pedig a forgácson keresztül. Megfelelő folyamatparaméterek hiányában a felépített él, a megmunkálási edzettség és a szerszámok csúszása gyors lapkahibát és méret-elhagyást eredményez.

Javasolt esztergálási paraméterek 5. fokozatú rúdhoz

• Vágási sebesség: 40-60 m/perc (keményfém bevonat nélküli vagy TiAlN bevonatú betét, ISO K10-K20)
• Előtolási sebesség: 0,15–0,30 mm/fordulat a forgácstörés fenntartása és a súrlódás elkerülése érdekében
• Vágásmélység: Minimum 0,5 mm-rel le kell vágni a megmunkálásra edzett réteg alatt az előző lépésekből
• Hűtőfolyadék: A vágási zónára irányított, ≥ 70 bar nyomású nagynyomású elárasztó hűtőfolyadék kötelező
• Szerszám geometriája: Éles pozitív gereblye (5°–15°) a vágási erő és a hőképződés minimalizálása érdekében

Marás és fúrás megjegyzések

5. fokozatú bar maráshoz, emelkedési maráshoz (hagyományos: kerülve) a 3-5 hornyú TiAlN bevonatú szármarók 60-80 m/perc felületi sebességnél a szerszám élettartamát élenként 30 perc felett tartja. A fúráshoz az orsón átmenő hűtőfolyadékra van szükség; Az 1×-es átmérőjű fúróciklusok megakadályozzák a forgácstömörödést és a mély furatokban a termikus beragadást.

CP fokozatú (1. fokozat-2) gép kb 30%-kal könnyebben mint az 5. fokozat az alacsonyabb szilárdság miatt, de gumiszerű jellegük továbbra is éles szerszámozást és pozitív forgácskezelést igényel.

Minőségbiztosítási és tanúsítási követelmények

A kritikus alkalmazásokhoz szükséges titánrudak beszerzésénél a következő dokumentációs láncot kell meghatározni a nyomon követhetőség és a megfelelőség biztosítása érdekében:

1. Malomvizsgálati tanúsítvány (MTC) az EN 10204 3.1 vagy 3.2 szerint — hőszámmal nyomon követhető kémiai összetétel és mechanikai vizsgálati eredmények
2. ASTM B348 vagy AMS 4928 megfelelőségi nyilatkozat — a specifikáció megfelelőségének megerősítése az alkalmazandó fokozatonként
3. Ultrahangos vizsgálati (UT) jelentés — kötelező az AMS 2631 / ASTM E2375 szerint 50 mm-nél nagyobb átmérőjű repülőgép-rudakhoz
4. Kémiai elemzés (OES vagy ICP) — az oxigéntartalom ellenőrzése 2. évfolyam3 ELI esetén (≤ 0,13 tömeg%) ASTM F136 szerint
5. ISO 9001:2015 / AS9100D minőségirányítási rendszer tanúsítvány a malomból – ezt a legtöbb Tier 1 repülőgépgyártó és orvosi OEM megköveteli
6. REACH / RoHS nyilatkozat 7. fokozat (a palládiumtartalom megköveteli a konfliktus-ásványi anyagok közzétételét az uniós ellátási láncokban)

Pályázati fokozatválasztási útmutató

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség az 5-ös és a 2-es fokozatú titánrudak között, és hogyan válasszak?

Grade 2 kereskedelmileg tiszta titán: nem tartalmaz ötvözőelemeket, UTS 345 MPa , kiváló korrózióállóság és könnyű hidegalakíthatóság. Költséghatékony választás vegyipari technológiai berendezésekhez, tengeri hőcserélőkhöz és olyan orvosi műszerekhez, amelyek nem viselnek szerkezeti terhelést. 5. fokozat (Ti-6Al-4V) egy alfa-béta ötvözet UTS 950 MPa —közel háromszor erősebb — de 20-30%-kal többe kerül kilogrammonként, és lényegesen nehezebb megmunkálni. Válassza az 5-ös fokozatot, ha az alkatrész teherbíró, kifáradáskritikus, vagy a súlyt minimálisra kell csökkenteni. Válassza a 2-es fokozatot, ha a korrózióállóság az elsődleges tényező, és a mechanikai terhelések alacsonyak.

Q2: Miért nehéz a titánrudat megmunkálni a rozsdamentes acélhoz képest?

A titán három tulajdonsága együttesen teszi kihívást: (1) Alacsony hővezető képesség (6,7 W/m·K) azt jelenti, hogy a hő nem tud kijutni a forgácson keresztül – felhalmozódik a szerszám hegyén, felgyorsítva a kopást; (2) Magas kémiai reakcióképesség megemelt hőmérsékleten a titán ráhegeszti a forgácsolóélre, ami felépített élt eredményez; (3) Munka keményedés -a felület minden lépésnél megkeményedik, ezért a következő lépésnek az alatt a réteg alatt kell vágnia. A forgácsolási sebesség (≤ 60 m/min), a nagynyomású hűtőfolyadék (≥ 70 bar), az éles, pozitív hajlítású szerszámok és a legalább 0,5 mm-es fogásmélység helyes kezelése megoldja mind a három problémát, és kiszámítható élettartamot biztosít.

3. kérdés: Valóban biokompatibilis a titán rúd? Milyen szabványok erősítik meg ezt?

Igen. A titán stabil, inert TiO₂-oxid réteget képez, amely megakadályozza az ionok kibocsátását a szövetbe. Több évtizedes klinikai bizonyítékok igazolják, hogy a citotoxicitás elhanyagolható, és nem számoltak be szisztémás allergiás reakcióról – ellentétben a nikkeltartalmú ötvözetekkel. A szabályozási megfelelés érdekében a biokompatibilitást a ISO 10993-1 (orvosi eszközök biológiai értékelése) és ISO 10993-5 (cytotoxicity testing). Az anyagszintű megfelelőséget a ASTM F136 (23. fokozat az implantátumoknál) és ISO 5832-3 . Vegye figyelembe, hogy egyes betegek érzékenységet mutatnak a vanádiumra; azokban az esetekben vanádiummentes ötvözetek, mint pl Ti-6Al-7Nb (ISO 5832-11) helyett.

4. kérdés: Lehet-e hegeszteni a titánrudat, és milyen óvintézkedésekre van szükség?

A titán rudak segítségével hegeszthető GTAW (TIG) hegesztés fokozatnak megfelelő töltőhuzallal. A kritikus követelmény az inert gáz árnyékolás : a titán 400 °C felett elnyeli az oxigént, a nitrogént és a hidrogént, ami ridegséget okoz. Ez megköveteli a lefutó és hátulsó gázpajzsokat (99,999% argon), a hegesztési terület tisztaságát (IPA törlőkendő, zsírmentes), és szigorú, 150 °C alatti áthaladási hőmérséklet-szabályozást. A hegesztés minőségét igazolják AWS D1.9 (szerkezeti titán) ill ASME IX (nyomóberendezés). Hegesztés utáni hőkezelést (PWHT) 540–600 °C-on vákuumban vagy argonban alkalmaznak a maradó feszültség enyhítésére az 5. fokozatú hegesztéseknél.

5. kérdés: Hogyan viszonyul a titánrúd az alumíniumötvözetekhez a repülőgépek súlyának csökkentése érdekében?

Az alumíniumötvözetek (pl. 7075-T6: UTS 572 MPa, sűrűség 2,81 g/cm³, fajlagos szilárdság ~ 204 MPa·cm³/g) szobahőmérsékleten fajlagos szilárdság tekintetében megfelelnek az 5. fokozatú titánnak, vagy valamivel meghaladják azt. A titán azonban megtartja teljes mechanikai tulajdonságok 315 °C-ig ahol az alumínium 150 °C felett élesen lebomlik. A titán kiváló korrózióállóságot biztosít felületkezelés nélkül, és magasabb kifáradási küszöböt kínál. A mérnöki választás a következő: alumínium nem termikus, költségérzékeny szerkezetekhez; titán forró metszetű, kifáradáskritikus vagy korrozív környezeti alkalmazásokhoz, ahol a tömeg is korlátozott.
