A megfelelő választás ipari titán kerek tárcsa három alapvető döntésre vezethető vissza: ötvözetminőség, mérettűrések és felületi minőség . Ha ezt a hármat helyesen kezeli, a lemez megbízhatóan fog működni repülési, orvosi, vegyi vagy tengeri környezetben. Ha téved, idő előtti meghibásodást, kiselejtezett alkatrészeket vagy elpazarolt költségvetést kockáztat. Ez az útmutató konkrét adatokkal végigvezeti a vásárlókat minden kritikus tényezőn, így magabiztosan vásárolhat.
A titán szilárdság-tömeg aránya nagyjából kétszerese a rozsdamentes acélnak körülbelül 40%-kal kisebb tömeggel. Korrózióállósága tengervízben, klórban gazdag környezetben és emberi testnedvekben páratlan a legtöbb fémnél. Igényes ipari alkalmazásokhoz ezek az ingatlanok indokolják a jellemzően futó árprémiumot 5-10× magasabb, mint 316L rozsdamentes acél kilogrammonként.
A kerek tárcsákat kifejezetten szelepülékként, szivattyú járókerekeként, karimalapként, hőcserélő-alkatrészként, sebészeti implantátum-darabként és repülési válaszfal-szerelvényként használják. A geometria – lapos, kör alakú és szimmetrikus – sokoldalú kiindulóponttá teszi őket a CNC megmunkáláshoz.
A titán nem egyetlen anyag. Több mint 30 ASTM által kijelölt minőség létezik, de a legtöbb ipari vásárló egy rövid, hatból álló listán belül dolgozik. A rossz fokozat kiválasztása a legdrágább hiba, amit elkövethet.
| 1. fokozat | Kereskedelmileg tiszta (CP) | 240 MPa min | Legjobb alakíthatóság, legmagasabb korrózióállóság | Vegyi feldolgozás, hőcserélők |
| 2. évfolyam | Kereskedelmileg tiszta (CP) | 345 MPa min | Legszélesebb körben készletezett, kiváló hegeszthetőség | Ipari csövek, tengeri vasalat |
| 4. évfolyam | Kereskedelmileg tiszta (CP) | 550 MPa min | A legnagyobb szilárdság a CP minőségek között | Sebészeti implantátumok, repülőgépváz alkatrészek |
| 5. fokozat (Ti-6Al-4V) | Alfa-béta ötvözet | 895 MPa min | Legnagyobb szilárdság, kiváló fáradtságállóság | Repülés, motorsport, nagy terhelésű szerkezet |
| 7. évfolyam | CP Palládium | 345 MPa min | Kiváló ellenállás a redukáló savakkal szemben | Kénsav/sósav környezet |
| 2. évfolyam3 (Ti-6Al-4V ELI) | Alfa-béta ötvözet | 828 MPa min | Extra alacsony közbeiktatott elemek a biokompatibilitás érdekében | Ortopédiai implantátumok, sebészeti eszközök |
A legtöbb ipari vásárlónál a 2. fokozat az alapértelmezett mert egyensúlyba hozza a korrózióállóságot, a megmunkálhatóságot és a rendelkezésre állást. Csak akkor frissítsen Grade 5-re, ha a szerkezeti terhelés ezt megköveteli. Válassza a 7-es vagy 12-es fokozatot, ha a környezet redukáló savakat tartalmaz, amelyek megtámadják a szabványos CP-minőségeket.
A titán kerek korongnak négy kulcsmérete van. Mindegyiket egyértelműen fel kell tüntetni a megrendelésben, hogy elkerülje az össze nem illő alkatrészeket.
A standard raktáron lévő lemezek beszerezhetők 10 mm - 1000 mm külső átmérő , bár a legtöbb raktári készlet 50 mm és 500 mm között van. A 600 mm feletti OD-k esetében az egyedi megrendelés átfutási ideje 8–14 hét. Adja meg a tűrésosztályt: h11 (±0,1–0,4 mm) általános ipari felhasználáshoz, vagy h8/h9 precíziós illesztésű szerelvényekhez.
A lemezek jellemzően a 1-150 mm vastag . 3 mm alatt a laposság kritikussá válik – a meleghengerlés során bekövetkező vetemedés 0,5 mm/100 mm-nél nagyobb párhuzamossági hibákat okozhat, ami elfogadhatatlan szelepes vagy tömítési alkalmazásoknál. Minden 5 mm-nél vékonyabb lemezen adjon meg egy síkossági tűrést (pl. ≤0,2 mm teljes jelzőkifutás).
Az 1:10 alatti arány (a vastagság kevesebb, mint az átmérő 10%-a) vékony korongnak minősül, és hajlamos a megmunkálás és a hőkezelés során deformálódni. Ha az alkalmazás 1:15 alatti arányt igényel, kérjen feszültségmentesítő izzítást az ellátási feltételek részeként.
A forgó alkatrészek, például a járókerekek esetében a tömegtűrés ugyanolyan fontos, mint a mérettűrés. Adja meg a maximális súlyeltérést ±0,5% ha a tárcsát egy kiegyensúlyozott forgó egységben fogják használni. A nagy sebességű alkalmazásokban a kiegyensúlyozatlan tárcsák olyan vibrációs frekvenciákat válthatnak ki, amelyek több ezer üzemórán belül károsítják a csapágyakat.
A lemez elkészítésének módja közvetlenül befolyásolja annak mechanikai tulajdonságait és belső integritását. Három termelési útvonal uralja a piacot:
Általános ipari szolgáltatásokhoz (karimák, távtartók, nem kritikus szerkezeti felhasználás) a lemezes tárcsák költséghatékonyak. Ciklikusan terhelt vagy biztonsági szempontból kritikus alkatrészek esetén mindig kovácsoltot kell megadni.
A felületkezelés befolyásolja a tömítési teljesítményt, a fáradási szilárdságot, a biokompatibilitást és a későbbi megmunkálási költségeket. A szállítók több szabványos feltételt kínálnak:
Soha ne vásároljon ipari titán lemezeket anyagvizsgálati jelentés (MTR) nélkül. A törvényes MTR dokumentálja a kémiai összetételt (amely megfelel az ASTM B265, AMS 4928 vagy azzal egyenértékű szabványnak), a mechanikai vizsgálati eredményeket (folyáshatár, UTS, nyúlás), a hő/tételszámot és a malom akkreditációját (általában ISO 17025 vagy NADCAP).
Bizonyos szabályozott iparágakra további tanúsítványok vonatkoznak:
Kérjen teljes hőkövetést. Egy jó hírű beszállító bármilyen lemezt vissza tud követni a titánmalom eredeti olvadékhőmérsékletére – ez kritikus a hibaelemzés és a hatósági auditok szempontjából.

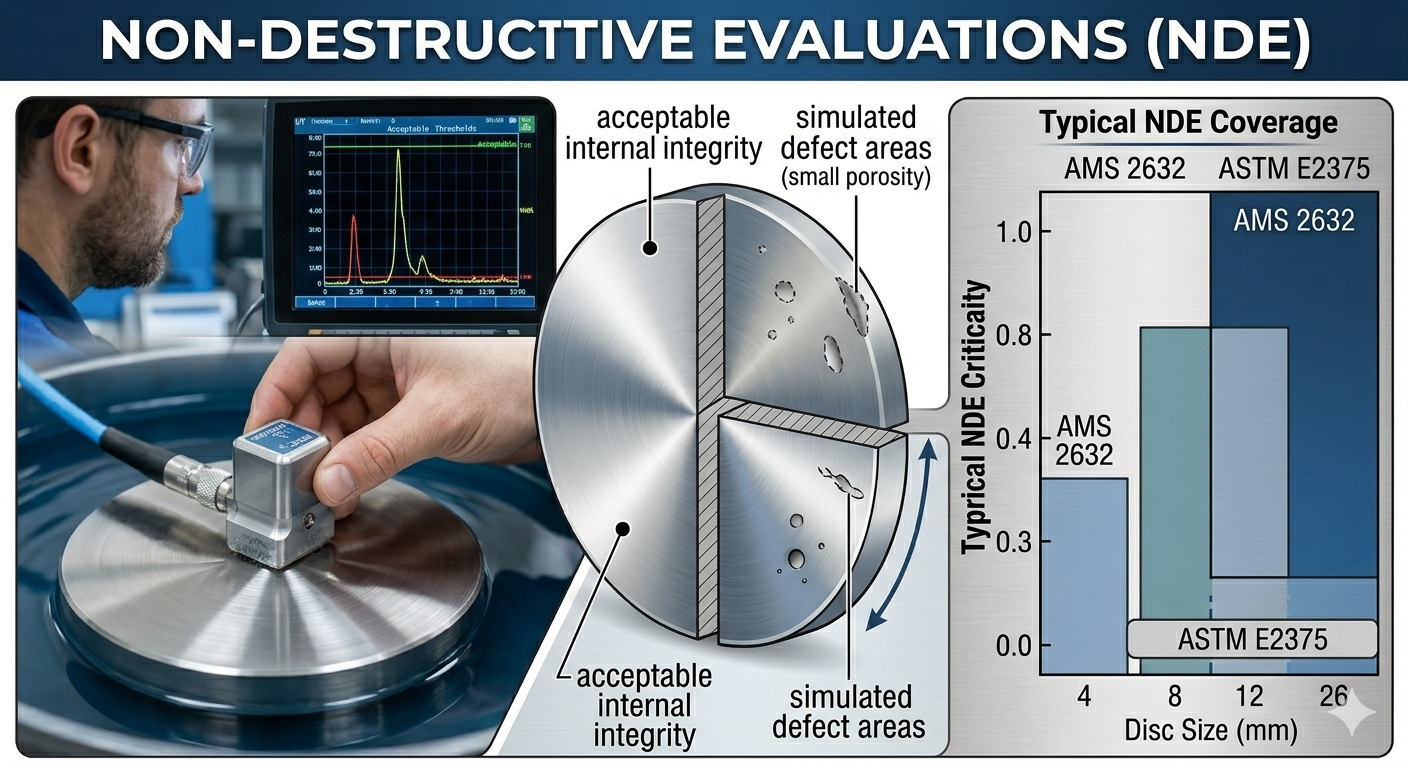

A belső hibák – porozitás, zárványok, lamináltság – vizuálisan nem észlelhetők. Azon lemezek esetében, amelyek szerkezeti terhelést viselnek vagy kritikus összeállításokban használják, adja meg az NDE-t a megrendelésben. A gyakori módszerek a következők:
Gyakorlati szabályként: Minden biztonsági szempontból kritikus tárcsához LPI-t, a 25 mm-nél vastagabb kovácsolt tárcsákhoz pedig UT-t kell megkövetelni . Mérsékelt terhelés alatt álló általános ipari készletek esetében az NDE elhagyható a költségek ellenőrzése érdekében.
A vásárlás helye befolyásolja az árat, az átfutási időt, a dokumentáció minőségét és a hamisítás kockázatát – ezek mind jelentős aggályok a titán ellátási láncban.
Az elsődleges termelőktől (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) közvetlenül történő vásárlás biztosítja a legjobb nyomon követhetőséget és a legalacsonyabb mennyiségi kilogrammonkénti árat. A minimális rendelési mennyiség általában ekkortól kezdődik 500-2000 kg , 12–20 hetes átfutási idővel az egyéni méretekhez. A legjobb nagy volumenű, hosszú távú programokhoz.
Az AS9120B- vagy ISO 9001-tanúsítvánnyal rendelkező forgalmazók méretre vágott raktárkészletet szállítanak teljes MTR nyomon követhetőség mellett. Átfutási idők jellemzően 1-3 hét szabványos minőségekhez és méretekhez. Az árprémium a közvetlen malomhoz képest 15-40%, de a minimális rendelési mennyiség jóval alacsonyabb (néha akár egy darab). Ez a megfelelő csatorna a legtöbb ipari vásárló számára.
Az online piacterek és az azonnali kereskedők vonzó árakat kínálhatnak, de megnövekedett hamisítási és rossz besorolási kockázatot hordoznak magukban. Az FAA 2019-es vizsgálata hamisított MTR-ekkel rendelkező titán alkatrészeket talált az űrhajózási ellátási láncban – ez a probléma az egész iparágban továbbra is fennáll. Soha ne vásároljon biztonsági szempontból kritikus titán lemezeket nem ellenőrzött helyszíni beszállítóktól független vegyi ellenőrzés nélkül (XRF vagy OES elemzés).
A titán ára ingadozó, és a nyers szivacsárakhoz, az energiaköltségekhez és a repülőgép-keresleti ciklusokhoz kötődik. A részvénylemezek hozzávetőleges forgalmazói ártartományai (a legújabb piaci adatok szerint) azonban hasznos viszonyítási alapokat adnak:
| 2. évfolyam CP | 100 mm × 10 mm | 18-35 dollár | Lemezre vágott, hengerelt |
| 2. évfolyam CP | 300 mm × 20 mm | 160-280 dollár | Lemezre vágott, hengerelt |
| 5. fokozatú Ti-6Al-4V | 100 mm × 10 mm | 45-80 dollár | Rúddal vagy lemezzel vágott |
| 5. fokozatú Ti-6Al-4V | 200 mm × 30 mm | 350-600 dollár | Kovácsolt lemez, AMS minősítéssel |
| 2. évfolyam3 ELI | 80 mm × 15 mm | 90-150 dollár | Orvosi fokozat, ASTM F136 |
A nyersanyagon kívül a legnagyobb költségtényezők a következők: NDE követelmények (10–25%), szűk tűréshatárok (15–40%), felületi csiszolás (15–100 USD korongonként) és tanúsítási dokumentáció (50–200 USD rendelésenként NADCAP/AS9100 papírmunkához).
Az ajánlatkérés (RFQ) elküldése előtt használja ezt az ellenőrzőlistát annak ellenőrzésére, hogy a vásárlási specifikáció teljes-e:
A mind a tíz pontra kiterjedő teljes ajánlatkéréssel összehasonlítható, almától almáig tartó ajánlatokat készíthet több beszállítótól, és jelentősen csökkenti annak kockázatát, hogy olyan alkatrészeket kapjanak, amelyek nem felelnek meg a beérkező ellenőrzésen.
